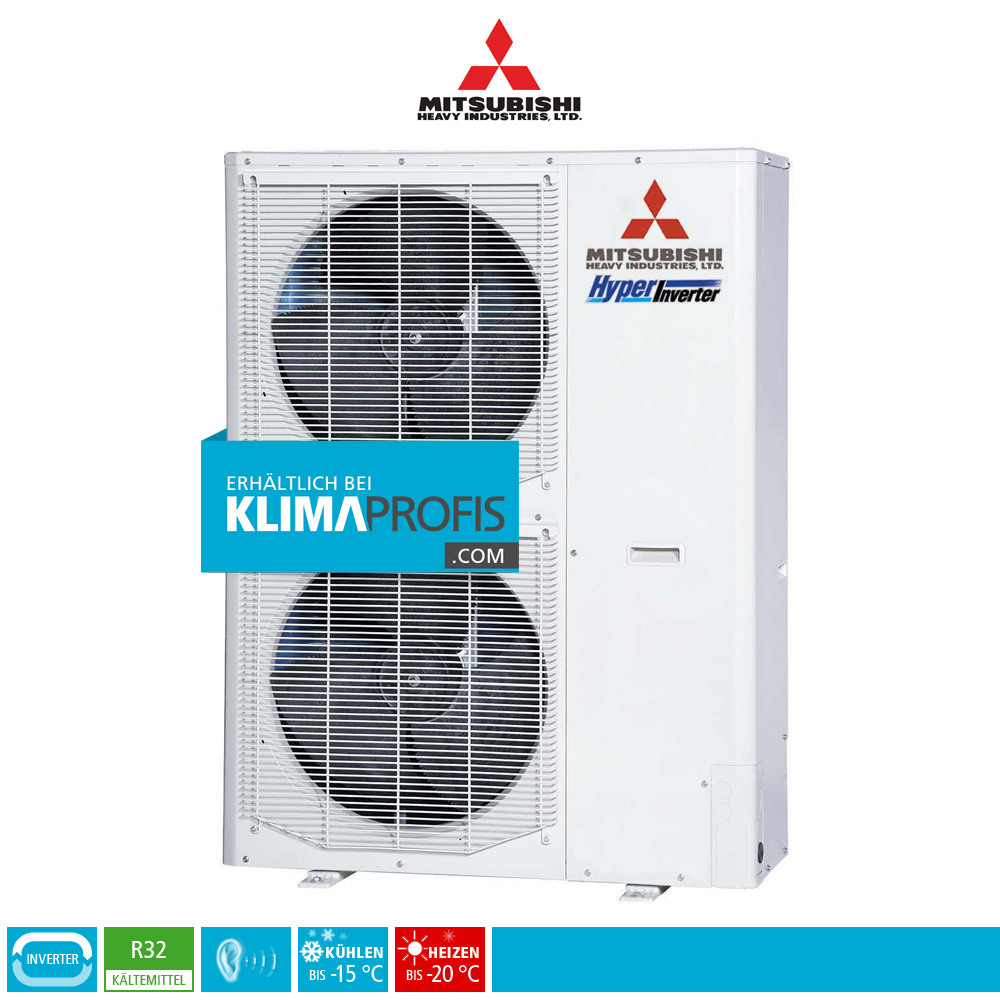

Mitsubishi Heavy FDC 125 VNX-W Simultan-Multisplit HyperInverter Außengerät - 14 kW

Produktmerkmale:

Hinweis! Split-Klimageräte müssen nach Klimaschutzverordnung 303/2008 von einem zertifizierten Fachbetrieb installiert werden. Wir möchten darauf hinweisen, dass die Einbaupreise, sowie die Einbauzeiten aufgrund unterschiedlicher regionaler Fachbetrieben voneinander abweichen können.
Hinweis! Bitte beachten Sie, dass im Lieferumfang von Split-Klimageräten keine Kältemittelleitungen enthalten sind.
Diese erhalten Sie in der Rubrik: Zubehör

Unser Preis:

5.196,00 € *
Inhalt 1 Stück

Bestellware, Lieferzeit ca. 7-14 Werktage

* inkl. ges. MwSt. zzgl. Versandkosten

Bestell-Nr.: 2555

Achtung! Dieses Gerät ist nur mit passenden Innengeräten zu betreiben!
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/92oct1bax888/plugin/2/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "Y9ZBGN2R54ACY"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); script.setAttribute("logToken", "f02f6a37632c1ae53be3027462550ff6"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/92oct1bax888/plugin/2/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "Y9ZBGN2R54ACY"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); script.setAttribute("logToken", "f02f6a37632c1ae53be3027462550ff6"); }

Pflichtangaben:

Kühlleistung3 max. (kW): 14,0
SEER4 (W): 10,18
Gerätetyp: Kühlen und Heizen
Kühlungsart: Luftkühlung
Kältemitteltyp/GWP8: R32/675
SCOP6 (W): 5,10
Schalldruckpegel7, Außengerät
(Kühlen/Heizen), (dB(A)):
49/48

Technische Daten »»


FDS-Serie | FDC HyperInverter-Außengerät VNX-W

Luft/Luft-Wärmepumpengerät mit Invertertechnik für bis zu 3 Split-Klima-Innengeräte im Simultan-Betrieb anschlussfertige Kältemaschineneinheit für Außenaufstellung zum Kühlen und Heizen.

Geräteaufbau

Das Gehäuse ist selbsttragend und besteht aus einem verzinkten Grundrahmen und leicht zu entfernenden einbrennlackierten Paneelen. Die „Blue-Fin“-Beschichtung des Wärmetauschers bewirkt einen Schutz vor Korrosion. Ein leistungsgeregelter Scroll-Verdichter passt seine Drehzahl der geforderten Leistung an. Der DC-Inverter-Kompressor ist mit einer Ölwannenheizung ausgestattet, auf Schwingungsdämpfern gelagert und vor Überhitzung und Taktung geschützt.

Der Kältekreislauf besteht neben dem Verdichter u. a. aus folgenden Komponenten: Heißgasschalldämpfer, Ölabscheider, 4-Wege-Umschaltventil, optimierter großflächiger Wärmetauscher, elektronische Expansionsventile, Sammler, Flüssigkeitsabscheider, Absperrventile und Schraderventile Hochdruckschalter, Niederdrucksensor, Temperaturfühler. Ein geregelter Ventilator mit DC-Motor sorgt geräuscharm für eine Optimierung der Kondensationstemperatur.

Steuerung und Regelung

Die Inverter-Steuerung gewährleistet eine stufenlose Leistungsanpassung im Teillastbetrieb.

Die vollautomatische Mikroprozessor-Regelung betreibt Anlagen optimierend und kommuniziert über Bus-Signale mit den angeschlossenen Innengeräten. Stromsensor, Noise Killer, Spark Killer, autom. Ölrückführung und Abtausteuerung sowie verschiedenfarbige LED zur Anzeige der Betriebszustände und zur Diagnose sorgen für einen sicheren Betrieb.

Der Test-Betrieb prüft die einwandfreie Funktion der Anlage im Kühl- oder Heizbetrieb. Der Pump-Down-Betrieb ist aktvierbar. Ein Silent-Betrieb sorgt für einen schall-reduzierten Betrieb. Die Spannungsversorgung erfolgt über das Außengerät. Die elektrische Verbindung zwischen Außen- und Innengerät ist 4-adrig.

Besondere Merkmale

  • Energieeffiziente, extrem kompakte Außengeräte
  • Die Stellfläche eines Außengeräts beträgt weniger als 0,4m²
  • hohe Verfügbarkeit der Heiz-Nennleistung bis -20°C Außentemperatur
  • Geräuschreduzierter Betrieb möglich (Silent-Mode)
  • Modelabhängig für bis zu 4 Innengeräte als Simultan-Multisplit

Zubehör

  • Eine Vielzahl von Fernbedienungen, Systemsteuerungen, Installationszubehör für AG und IG, Elektrozubehör und Pumpen sind optional verfügbar.
  • Weitere Anbindungsmöglichkeiten sind durch Adapterplatinen möglich, z.B.:
    • Betriebs-/Alarmmeldung, Fern-Ein/Aus: SC-BIKN-E und CompTrol-Produkte
    • Superlink-Bus: SC-ADNA-E und SC-BIKN-E
    • CompTrol-Serie: SC-BIKN-E
    • Kabel-Fernbedienung: SC-BIKN-E
  • Weiteres, optionales Zubehör erhältlich

Normen, Richtlinien und Zertifikate

  • Das Gerät wurde in Großserienfertigung gemäß ISO 9001 produziert.
  • Das Gerät ist CE zertifiziert.
  • Das Gerät erfüllt die Anforderungen gemäß Wasserhaushaltsgesetz (außerhalb von Wasserschutzgebieten, unterhalb der Bagatellgrenze).
  • Das Gerät erfüllt die Anforderungen des FGK-Qualitätssiegels.
  • Das Gerät ist durch Eurovent zertifiziert.
  • Das Gerät erfüllt die Anforderungen der EU Ecodesign-Richtlinie.


Technische Daten:

Modell Außengerät FDC 125 VNX-W
Kälteleistung (min.~max.) (kW) 12,5 (3,5~14,0)
Heizleistung (min.~max.) (kW) 14,0 (2,7~17,0)
Technische Daten Außengerät
Anzahl Innengeräte, min./max. (Stück) 1/3
kombinierbare Innengeräte (Modellgröße) 40 / 50 / 60 / 71 / 125
Heizleistung verfügbar bei -15 °C (kW) 11,19
Wirkungsgrad
Kühlen EER 3,75
Heizen COP 4,50
Leistungsdaten gemäß Ecodesign-Richtlinie
für Innengerätekombination 2x FDT60VH
Energieefizienzklasse Kühlen/Heizen -/-
Kühlen SEER/Heizen SCOP 10,18/5,10
Pdesignc@ 35 °C/Pdesignh@ -10 °C (kW) 12,5/14,0
Energiebedarf pro Jahr Kühlen/Heizen (kWh) -/-
Einsatzbereich
Außentemperatur Kühlbetrieb (°C) -15 bis +50
Außentemperatur Heizbetrieb (°C) -20 bis +20
Elektrische Daten
Spannungsversorgung (am Außengerät) (V/Ph/Hz) 230/1/50,N,PE
Leistungsaufnahme Kühlen (min.~max.) (kW) 3,33
Leistungsaufnahme Heizen (min.~max.) (kW) 3,11
Betriebsstrom Kühlen/Heizen/Anlaufstrom (A) 13,4/12,5/5,0
Absicherung, träge (z. B. NEOZED) (A) 25
Kabel, Einspeisung, mind. (mm²) 3x4,0
Kabel zw. Außen-/Innengerät, mind. (mm²) 4x1,5
Kältemittelleitungen, Kältemittel, Kältemaschinenöl
Flüssigkeitsleitung/Geräteanschluss (mm/Zoll) Ø 10/Ø 3/8“
Sauggasleitung/Geräteanschluss (mm/Zoll) Ø 16/Ø 5/8“
Wärmeisolierung, dampfdiffusionsdicht alle Leitungen
Leitungslänge Außen-/Innengerät, max. (m) 100
Höhendifferenz, Außengerät höher/tiefer, max. (m) 50/15
Kältemittel/GWP/CO2-Äquivalent

R32/675/1 kg R32 entspricht 0,675 t CO2

Kältemittelmenge (vorgefüllt) (kg) 4,0
Kältemittelvorfüllung für Leitungslänge bis (m) 30
Kältemittelnachfüllmenge pro m Flüssigkeitsltg. (kg) 0,054
Kältemitteleinspritzung EEV im Außengerät
Kältemaschinenöl Typ/Ölinhalt (Typ/l) M-MB75/0,9
Regelung, Ventilator, Abmaße, Gewichte
Selbstdiagnosesystem JA
Ventilator (Stück) 2
Luftmenge, max. Kühlen/Heizen (m³/h) 6.000/6.000
Externe statische Pressung, Standard/max. (Pa) JA
Schalldruckpegel Kühlen/Heizen (gem. JIS) (dB(A)) 53/54
Schalldruckpegel Silent - Kühlen/Heizen (gem. JIS) (dB(A)) 49/48
Schallleistungspegel Kühlen/Heizen (gem. JIS) (dB(A)) 68/70
Abmessungen (HxBxT) (mm) 1.300x970x370
Gewicht Außengerät (kg) 97

Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten.
Detaillierte Informationen sind den technischen Handbüchern zu entnehmen. Technische Änderungen und Irrtümer vorbehalten.

Änderungen und Irrtümer vorbehalten.
