Mitsubishi PLA-ZRP60BA 4-Wege-Deckenkassetten Set A - 6,5 kW

Produktmerkmale:

Hinweis! Split-Klimageräte müssen nach Klimaschutzverordnung 303/2008 von einem zertifizierten Fachbetrieb installiert werden. Wir möchten darauf hinweisen, dass die Einbaupreise, sowie die Einbauzeiten aufgrund unterschiedlicher regionaler Fachbetrieben voneinander abweichen können.
Hinweis! Bitte beachten Sie, dass im Lieferumfang von Split-Klimageräten keine Kältemittelleitungen enthalten sind.
Diese erhalten Sie in der Rubrik: Zubehör

Unser Preis:

4.279,77 € *
Inhalt 1 Stück
* inkl. ges. MwSt. zzgl. Versandkosten

Bestellware, Lieferzeit ca. 7-14 Werktage


Bestell-Nr.: 1694

if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/92oct1bax888/plugin/2/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "Y9ZBGN2R54ACY"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); script.setAttribute("logToken", "d5f70b29157d900f2c62a68eb08b9f99"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/92oct1bax888/plugin/2/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "Y9ZBGN2R54ACY"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); script.setAttribute("logToken", "d5f70b29157d900f2c62a68eb08b9f99"); }

Pflichtangaben:

Energieeffizienzklasse1:
Jährlicher Stromverbrauch2 (kWh): 890
Kühlleistung3 max. (kW): 6,5
SEER4 (W): 6,1
Gerätetyp: Kühlen und Heizen
Kühlungsart: Luftkühlung
Heizleistung5 max. (kW): 8,2
Schalldruckpegel7, Innengerät
(Kühlen/Heizen), (dB(A)):
28
SCOP6 (W): 4,2
Schalldruckpegel7, Außengerät
(Kühlen/Heizen), (dB(A)):
47

Technische Daten »»

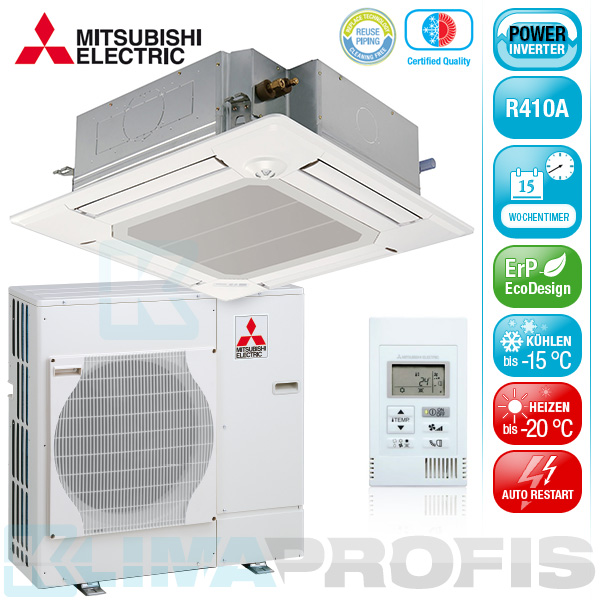

Mitsubishi Electric Single Split Power-Inverter 4-Wege-Deckenkassette PLA-ZRP60BA 6,5 kW Kühlen und 8,2 kW Heizen + Blende PLP-6BA + Kabelfernbedienung + Außengerät PUHZ-ZRP60VHA.

Mitsubishi Electric PLA-ZRP60BA
Kassette mit 4-seitigem Luftausblas

Gehäuse

Das Gehäuse ist aus Stahlblech verzinkt mit Wärmedämmung. Einfache Montage. Alle wichtigen Teile sind mit entsprechendem Wartungsfreiraum von unten zugänglich.

Luftansaug

von unten über eine optionale Blende, herausklappbares Gitter mit dahinterliegendem Langzeitfilter mit hoher Standzeit.

Luftauslass

erfolgt 4-seitig. Die Kassette kann durch Verschließen der Zuluftöffnungen auch 2- oder 3-wegig eingesetzt werden. Luftleitlamellen motorbetrieben für komfortable, zugfreie Lufteinbringung. Der Blendenrahmen ist mit einer Rahmenheizung ausgestattet um Kondensatbildung während des Kühlbetriebes zu verhindern.

Wärmetauscher

Hochleistungswärmetauscher, als Verdampfer/ Verflüssiger, aus Kupferrohr mit aufgepreßten Aluminiumlamellen gefertigt mit Bördelanschlüssen. Kältesystem getrocknet, evakuiert und mit Schutzgas gefüllt. Kondensatwanne gegen Schwitzwasser gedämmt.

Kondensatpumpe

eingebaut im Gerät, mit Kondensatsensor, als Schleuderpumpe mit 850mm Förderhöhe, weiterführende Kondensatleitung mit Gefälle.

Ventilator

direktgetrieben, mit einem extrem leise laufendem, zweiseitig saugenden Radiallaufrad mit innenliegendem Thermoschutz, schwingungsgedämmt gelagert und dynamisch ausgewuchtet, 4-stufig umschaltbar über Phasenanschnittsteuerung.

Steuerung

komplett nach den gängigen Vorschriften verdrahtet. Eine Steuerplatine schaltet und überwacht alle Funktionen.

Funktionen

Überwachung der eingegebenen Solltemperatur im Kühlbetrieb von 19°C bis 30°C, im Heizbetrieb von 17°C bis 28°C. Automatische Umschaltung von Heizung auf Kühlung. Speicherung aller eingegebenen Werte bei Spannungsausfall. Automatischer Wiederanlauf nach Spannungsausfall einstellbar. Automatische Umstellung der Luftleitlamellen beim Wechseln von Heiz- in den Kühlbetrieb in die optimale Position. Bei einer Funktionsstörung erfolgt sofortige Abschaltung und Fehleranzeige mit Hilfe eines Fehlercodes auf der Fernbedienung. Überwachung der Verdampferoberflächentemperatur. Test- und Notlaufprogramm. 3 Minuten Anlaufverzögerung für den Verdichterschutz. Externer Fern Ein/Aus mit Zubehör PAC-SE55 möglich Betriebs- und Störmeldung mit Zubehör PAC-SF 40 möglich.

Rotierende Luftklappensteuerung im Heizbetrieb einstellbar. Dadurch wird eine bessere Temperaturschichtung innerhalb eines Raumes erreicht.

Automatische Lüftersteuerung wählbar die je nach Raumtemperatur die passende Lüftergeschwindigkeit anpasst.

Mit Hilfe der Kabelfernbedienung PAR21MA kann jede einzelne Luftaustrittsklpappe individuell eingestellt werden.

Redundanzfunktion

Verfügbar in Verbindung mit Außengeräten der Mr-Slim PUHZ Serie und Kabelfernbedienung PAR-31MAA. Speziell für Anwendungen in Technikräumen verfügen die Geräte über eine serienmäßige Redundanzfunktion. Die Redundanzfunktion besteht aus einer Grundlastumschaltung, Umschaltung im Fehlerfall eines Systems und einer Einschaltung bei Übertemperatur. Die Konfiguration dieser Funktion erfolgt einfach über die Kabelfernbedienung PAR-31MAA und erfordert keine weiteren bauseitigen Regelungen.

Mitsubishi Electric PUHZ-ZRP60VHA
Mr.Slim Power Inverter Außeneinheit

Gehäuse

Gehäuse und Rahmen bestehen aus stabilen verzinkten Stahlblechen mit einer zusätzlichen witterungsbeständigen Polyester-Einbrennlackierung und innenliegender Schalldämmung. Großflächige abnehmbare Verkleidungselemente.

Wärmetauscher

Hochleistungswärmetauscher, als Verdampfer/ Verflüssiger, aus Kupferrohr mit aufgepreßten Aluminiumlamellen gefertigt. L- förmig mit Unterkühler zur Leistungserhöhung angeordnet.

Ventilator

direktgetrieber Axialventilator aus Kunststoff, drehzahlgeregelt, statisch und dynamisch ausgewuchtet mit horizontalem Berührungsschutzgitter. Wettergeschützter Antriebsmotor, wartungsfrei mit thermischem Überlastschutz ausgerüstet.

Verdichter

Drehzahlgeregelter DC Inverter Verdichter. Puls-Weiten-Modulation für eine optimale Sinus Charakteristik. Vibrationsarm auf Schwingungsdämpfern montiert und leise laufend, mit hohem Wirkungsgrad, Motorschutz gegen Überströme und thermische Überlastung, standardmäßig mit Schalldämmung ausgestattet. Kurbelwannenheizung für leichten Anlauf und zur Vermeidung der Ansammlung flüssigen Kältemittels im Kältemaschinenöl. Saugseitig durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt.

Kältekreislauf

mit Filter, Ölabscheider, Sammler, 4- Wege-Umschaltventil Kühlen/Heizen und Service-/Füllanschlüssen mit absperrbaren Ventilen. Der Kältekreislauf ist druckgeprüft, leckagegetestet, getrocknet, evakuiert und mit einer Kältemaschinenölfüllung versehen. Mit Kältemittel R410A vorgefüllt.

Steuerung

komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Netzeinspeisung und den nötigten Klemmen für die steuerseitige Verbindung zum Innenteil. Je nach Leistung des Außengerätes können bis zu vier Innnengeräte parallel an ein Außengerät angeschlossen werden. Die Steuerung im Außengerät erkennt dabei automatisch wieviele Innengeräte angeschlossen sind, vergibt Adressen und weist einem Innengerät die Führungsrolle zu. Leistungsorgane für den Verdichter- und Verflüssigermotor. Inverter mit Puls- Weiten Modulierung. Alle Funktionen werden über einen Mikroprozessor überwacht und gesteuert. Verflüssigungsdruckregelung im Kühlbetrieb bis -15°C Außentemperatur (mit Windschutzblende als Sonderzubehör). Das Ablesen des aktuellen Betriebszustandes und die Fehlerdiagnose kann über eine optionale LED-Anzeige erfolgen. 40 Ablesemöglichkeiten wie z. B. Verdampferoberflächentemperatur, Heissgastemperatur, Verdampfungstemperatur, Raumtemperatur sowie Informationsmöglichkeiten über Stromaufnahme, Kompressortemperatur, Verdichterlaufzeiten Anzahl der Verdichterstarts usw. Extern kann der Inverter auf 100%, 75%,50% 0% Maximalwert begrenzt werden. Mit der "Check Leakage Function" kann mit der Kabelfernbedienung PAR-31MAA angezeigt werden ob eine Undichtigkeit im Kältekreislauf vorliegt.

Replace Technologie

Mit der Replace Technologie von Mitsubishi Electric ist der Austausch von R22 Anlagen ohne Reinigen oder Erneuern der Rohrleitungen möglich.


Technische Daten:

Innengerät PLA-ZRP60BA
Kälteleistung (kW) 6,1 (2,7-6,5)
Heizleistung (kW) 7,0 (2,8-8,2)
SEER 6,1
SCOP 4,2
Energieeffi zienzklasse Kühlen/Heizen A++ / A+
Luftvolumenstrom (m3/h)
Niedrig
Mittel 1
Mittel 2
Hoch
720
840
960
1080
Schalldruckpegel dB(A) Niedrig/Hoch 28/32
Abmessungen (Blende) (mm)*
Breite
Tiefe
Höhe
840 (950)
840 (950)
258 (35)
Gewicht (inkl. Blende) (kg) 23 (29)
Spannungsversorgung (V, Phase, Hz) 220 ?? 240, 1, 50
Außengerät PUHZ-ZRP60VHA
Leistungsaufnahme inkl. Innengerät Kühlen/Heizen (kW) 1,78/2,04
Luftvolumenstrom (m3/h) 3300
Schalldruckpegel Kühlen/Heizen dB(A) 47/48
Abmessungen (BxTxH) (mm) 950/330/943
Gewicht (kg) 67
Gesamtleitungslänge (m) 50
Max. Höhendifferenz (m) 30
Kältemittelmenge (kg)** 3,5
Kältetechnische Anschlüsse Ü (mm) fl ./s. 10/16
Spannungsversorgung (V, Phase, Hz) 220-240, 1, 50
Betriebsstrom Kühlen/Heizen (A) 7,68 / 8,87
Empf. Sicherungsgröße (A) 25
Einsatzbereich Kühlen/Heizen -15~+46 / -20~+21


Schalldruckpegel beim Innengerät gemessen mittig in 1,5 m Entfernung unterhalb des Gerätes

* Sichtbare Blendenhöhe
** Vorfüllung werkseitig für 30 m Leitungslänge (ein Weg)
