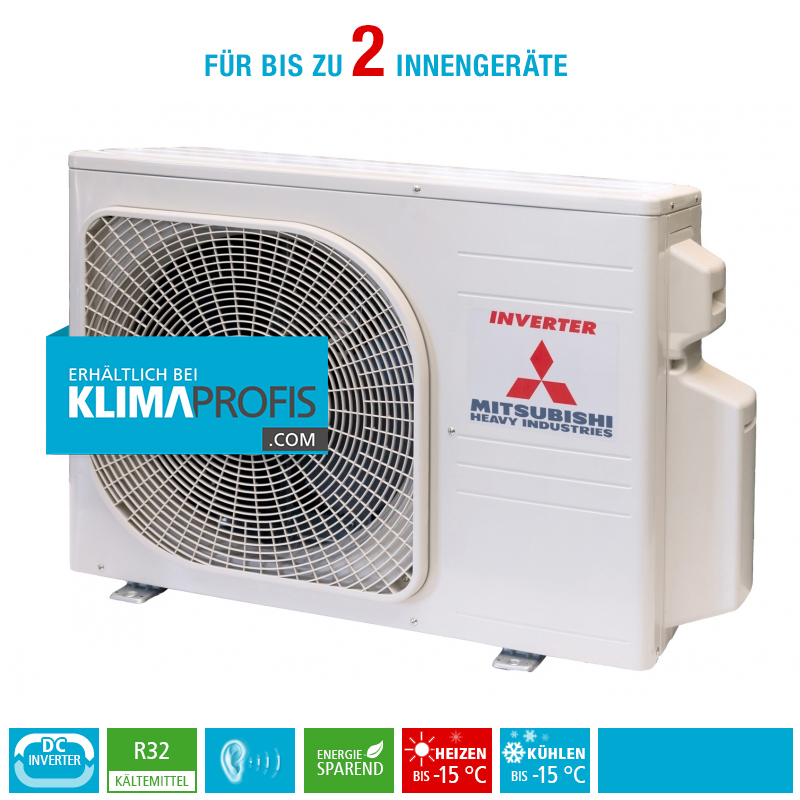

Mitsubishi Heavy SCM45ZS-W Inverter R32 Multisplit-Außengerät - 6,4 kW

Produktmerkmale:

Hinweis! Split-Klimageräte müssen nach Klimaschutzverordnung 303/2008 von einem zertifizierten Fachbetrieb installiert werden. Wir möchten darauf hinweisen, dass die Einbaupreise, sowie die Einbauzeiten aufgrund unterschiedlicher regionaler Fachbetrieben voneinander abweichen können.
Hinweis! Bitte beachten Sie, dass im Lieferumfang von Split-Klimageräten keine Kältemittelleitungen enthalten sind.
Diese erhalten Sie in der Rubrik: Zubehör

Unser Preis:

1.667,00 € *
Inhalt 1 Stück
* inkl. ges. MwSt. zzgl. Versandkosten

Bestellware, Lieferzeit ca. 7-14 Werktage


Bestell-Nr.: 1861

Achtung! Dieses Gerät ist nur mit passenden Innengeräten zu betreiben!
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/92oct1bax888/plugin/2/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "Y9ZBGN2R54ACY"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); script.setAttribute("logToken", "64952b857abf59243602cc12c15437a3"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentymarkets.com/92oct1bax888/plugin/2/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "Y9ZBGN2R54ACY"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); script.setAttribute("logToken", "64952b857abf59243602cc12c15437a3"); }

Pflichtangaben:

Energieeffizienzklasse1:
Jährlicher Stromverbrauch2 (kWh): 174/1.222
Kühlleistung3 max. (kW): 6,4
SEER4 (W): 9,1
Gerätetyp: Kühlen und Heizen
Kühlungsart: Luftkühlung
Heizleistung5 max. (kW): 6,5
Kältemitteltyp/GWP8: R32/675
SCOP6 (W): 4,7
Schalldruckpegel7, Außengerät
(Kühlen/Heizen), (dB(A)):
50/52

Technische Daten »»


SX-Serie | SCM Außengerät 45 ZS-W

Kompakte Multisplit-Luft/Luft-Wärmepumpeneinheit mit leistungsregelnder DC-Invertertechnologie zum Kühlen und Heizen bis -15°C Außentemperatur für einen Anschluss von 2 Innengeräten.

Geräteaufbau

Das Gehäuse ist selbsttragend und besteht aus einem stabilen verzinkten Grundrahmen und leicht zu entfernenden einbrennlackierten Paneelen. Die Teile und Bleche sind mit Edelstahlschrauben verbunden. Ein leistungsgeregelter Twin-Rollkolben-Verdichter passt seine Drehzahl der geforderten Leistung an. Der hocheffiziente und extrem leise laufende DC-Inverter-Kompressor ist auf Schwingungsdämpfern gelagert sowie vor Überhitzung und Taktung geschützt.

Der Kältekreislauf besteht neben dem Verdichter u. a. aus folgenden Komponenten: 4-Wege-Umschaltventil, Verflüssiger aus Kupferrohr mit aufgepressten Aluminiumlamellen, elektronische Expansionsventile je Innengerät, Kapillare, Flüssigkeitsabscheider, Filter, Absperrventile, Schraderventile und Temperaturfühler. Die Anlage verfügt über eine automatische Abtaufunktion im Wärmepumpenbetrieb. Das Gerät ist werkseitig mit R32 vorgefüllt.

Steuerung und Regelung

Die Inverter-Steuerung gewährleistet eine stufenlose Leistungsanpassung im Teillastbetrieb. Durch diese Leistungsoptimierung werden Energieverbrauch und damit Betriebskosten reduziert.

Ein geregelter Ventilator mit DC-Motor sorgt geräuscharm für eine Optimierung der Kondensationstemperatur. Ein Winterbetrieb ist serienmäßig bis -15°C gewährleistet. Die Anlage verfügt über eine automatische Abtaufunktion im Wärmepumpenbetrieb.

Die Mikroprozessor Regelung arbeitet anlagenoptimierend. In Abhängigkeit der elektronisch gemessenen Temperaturen werden die elektronischen Expansionsventile im Außengerät gesteuert. Die Regelung der Systemtemperaturen erfolgt schnell und mit hoher Stabilität. Ein umfangreiches Selbstdiagnose-System überwacht die Anlage. Der Betriebszustand und Funktionsstörungen werden mittels verschiedenfarbiger LED angezeigt.

Das Außengerät kommuniziert über ein Bus-Signal mit den angeschlossenen Innengeräten. Die Spannungsversorgung erfolgt über das Außengerät. Eine Bus-Leitung gewährleistet die Kommunikation zwischen Innen- und Außengerät. Die elektrische Verbindung zwischen Innen- und Außengerät ist 4-adrig.

Besondere Merkmale

  • Inverter gesteuert
  • automatische Abtaufunktion im Wärmepumpenbetrieb
  • Kompressor Überhitzungsschutz
  • Überlastschutz für Kühl- und Heizbetrieb
  • Winterbetrieb bis -15 °C Außentemperatur für Heizen und Kühlen

Zubehör

  • Eine Vielzahl von Fernbedienungen, Systemsteuerungen, Installationszubehör für AG und IG, Elektrozubehör und Pumpen sind optional verfügbar.
  • Weitere Anbindungsmöglichkeiten sind durch Adapterplatinen möglich, z.B.:
  • Betriebs-/Alarmmeldung, Fern-Ein/Aus: SC-BIKN-E und CompTrol-Produkte
  • Superlink-Bus: SC-ADNA-E und SC-BIKN-E
  • CompTrol-Serie: SC-BIKN-E
  • Kabel-Fernbedienung: SC-BIKN-E
  • Weiteres, optionales Zubehör über die Stulz GmbH erhältlich

Normen, Richtlinien und Zertifikate

  • Das Gerät wurde in Großserienfertigung gemäß ISO 9001 produziert.
  • Das Gerät ist CE zertifiziert.
  • Das Gerät erfüllt die Anforderungen gemäß Wasserhaushaltsgesetz (außerhalb von Wasserschutzgebieten, unterhalb der Bagatellgrenze).
  • Das Gerät erfüllt die Anforderungen des FGK-Qualitätssiegels.
  • Das Gerät ist durch Eurovent zertifiziert.
  • Das Gerät erfüllt die Anforderungen der EU Ecodesign-Richtlinie.


Technische Daten:

Modell Außengerät SCM45ZS-W
Kälteleistung (min.~max.) (kW) 4,5 (1,5~6,4)
Heizleistung (min.~max.) (kW) 5,3 (1,0~6,5)
Technische Daten Außengerät
Anzahl Innengeräte, min./max. (Stück) 2/2
kombinierbare Innengeräte (Modellgröße) 20 / 25 / 35
Anschlussleistung Innengeräte min/max. (kW) 4,5/7,0
Wirkungsgrad
Kühlen EER 4,69
Heizen COP 5,00
Leistungsdaten gemäß Ecodesign-Richtlinie
für Innengerätekombination SRK20ZSX-W + SRK25ZSX-W
Energieefizienzklasse Kühlen/Heizen A+++/A++
Kühlen SEER/Heizen SCOP 9,10/4,70
Pdesignc@ 35 °C/Pdesignh@ -10 °C (kW) 4,5/4,1
Energiebedarf pro Jahr Kühlen/Heizen (kWh) 174/1.222
Einsatzbereich
Außentemperatur Kühlbetrieb (°C) -15 bis +43
Außentemperatur Heizbetrieb (°C) -15 bis +24
Elektrische Daten
Spannungsversorgung (am Außengerät) (V/Ph/Hz) 230/1/50,N,PE
Leistungsaufnahme Kühlen (min.~max.) (kW) 0,96 (0,34~2,30)
Leistungsaufnahme Heizen (min.~max.) (kW) 1,06 (0,25~1,48)
Betriebsstrom Kühlen/Heizen/Anlaufstrom (A) 4,3/4,7/4,7
Absicherung, träge (z. B. NEOZED) (A) 16
Kabel, Einspeisung, mind. (mm²) 3x1,5
Kabel zw. Außen-/Innengerät, mind. (mm²) 4x1,5
Kältemittelleitungen, Kältemittel, Kältemaschinenöl
Flüssigkeitsleitung/Geräteanschluss (mm/Zoll) 2x Ø 6/Ø 1/4“
Sauggasleitung/Geräteanschluss (mm/Zoll) 2x Ø 10/Ø 3/8“
Wärmeisolierung, dampfdiffusionsdicht alle Leitungen
Leitungslänge gesamt (alle Innengeräte), max. (m) 30
Leitungslänge Außen-/Innengerät, max. (m) 25
Höhendifferenz, Außengerät höher/tiefer, max. (m) 15/15
Kältemittel/GWP/CO2-Äquivalent R32/675/1 kg R32 entspricht 0,675 t CO2
Kältemittelmenge (vorgefüllt) (kg) 1,4
Kältemittelvorfüllung für Leitungslänge bis (m) 20
Kältemittelnachfüllmenge pro m Flüssigkeitsltg. (kg) 0,02
Kältemitteleinspritzung Exp.Ventil+Kapillare
Kältemaschinenöl Typ/Ölinhalt (Typ/l) MB75/0,45
Regelung, Ventilator, Abmaße, Gewichte
Selbstdiagnosesystem JA
Ventilator (Stück) 1
Luftmenge, max. Kühlen/Heizen (m³/h) 1.950/1.950
Externe statische Pressung, Standard/max. (Pa) -
Schalldruckpegel Kühlen/Heizen (gem. JIS) (dB(A)) 50/52
Schalldruckpegel Kühlen/Heizen (gem. JIS) (dB(A)) 44/46
Schallleistungspegel Kühlen/Heizen (gem. JIS) (dB(A)) 63/65
Abmessungen (HxBxT) (mm) 595x870x290
Gewicht Außengerät (kg) 40

Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten.
Detaillierte Informationen sind den technischen Handbüchern zu entnehmen.

Die Leistungsdaten können sich durch die Kombination der Innengeräte ändern.

Änderungen und Irrtümer vorbehalten.
