Mitsubishi Heavy FDUM 71 VF Kanalklimagerät, FDS-Serie - 7,1 kW
Produktmerkmale:
Diese erhalten Sie in der Rubrik: Zubehör
Unser Preis:
Bestellware, Lieferzeit ca. 7-14 Werktage
Bestell-Nr.: 2571
Pflichtangaben:
| Kühlleistung3 max. (kW): | 7,1 |
| Gerätetyp: | Kühlen und Heizen |
| Kühlungsart: | Luftkühlung |
| Kältemitteltyp/GWP8: | R410A/2088 |
| Schalldruckpegel7, Innengerät (Kühlen/Heizen), (dB(A)): | 29 |

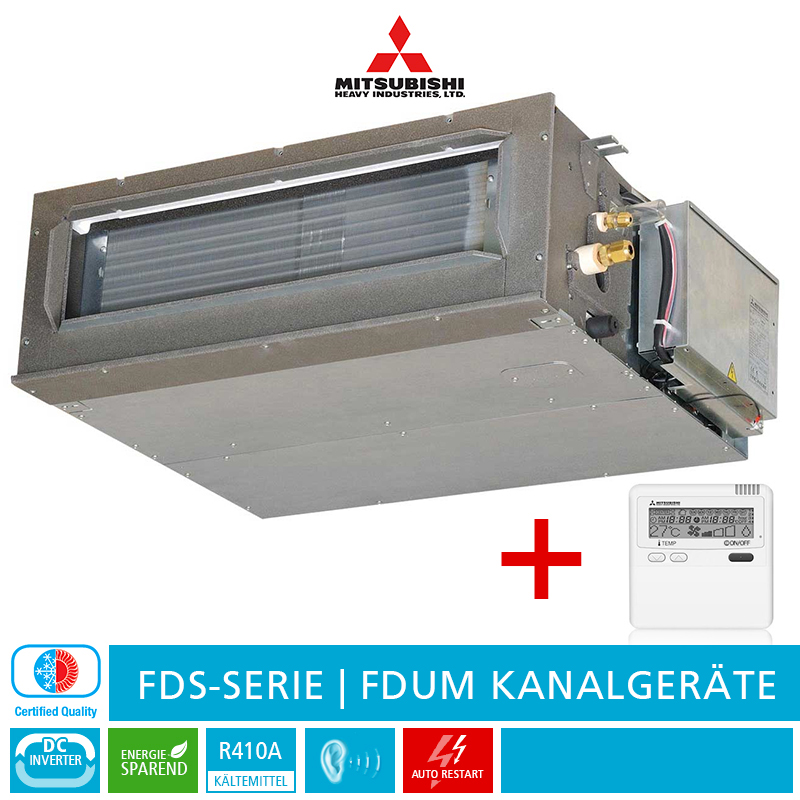

Mitsubishi Heavy - FDS-Serie | Klima-Innengerät FDUM-VF
Kanalgerät zum Kühlen und Heizen.
Das Innengerät ist ein anschluss- und betriebsbereites Klimagerät zum Kühlen und Heizen in Deckeneinbauausführung mit variablem Kanalanschluss.
- Ansaug und Ausblas über Kanal
- Ansaug von unten umrüstbar
- Energiesparender DC-Ventilator
- Sehr leiser Betrieb bis minimal 25 dB(A)
- Integrierter Frisch- und Fortluftanschluss
- Eingebaute Kondensatpumpe mit einer Förderhöhe von 600 mm
- Schnellheizfunktion
- Selbstdiagnosesystem
- Wiedereinschaltung nach Spannungsausfall mit Kabelfernbedienung
- inkl. Kabel-Fernbedienung RC-E5
Geräteaufbau
Schwingungsgedämpft gelagerte, leise laufende, 4-stufige DC-Radialventilatoren mit Überhitzungsschutz saugen die Raumluft wahlweise von der Rück- oder Unterseite des Gerätes über einen Kanalanschluss. Die maximal notwendige, externe Pressung des Lüfters kann mit einer Kabelfernbedienung automatisch justiert werden. Der Austritt der konditionierten Luft erfolgt über einen Kanal in der Zwischendecke. Eine interne Umschaltung auf erhöhten Lüfterbetrieb ermöglicht die Überwindung hoher, externer Pressungen. Saugseitig ist ein Frischluftanschluss im Gehäuse vorbereitet. Druckseitig ist ein Kanalanschluss für behandelte Luft zur Nebenraumversorgung vorgesehen. Im Gerätestandard enthalten sind eine leise laufende Kondensatpumpe mit einer Förderhöhe von maximal 600 mm ab Geräteunterkante und ein Schwimmerschalter zur Sicherheitsabschaltung bei Störung der Kondensatabfuhr enthalten.
Steuerung und Regelung
Das Gerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. Das Gerät verfügt über einen speziellen Betrieb zur Entfeuchtung. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Die Hot-Start und Hot-Spurt-Funktion sorgen für eine rasche Aufheizung kalter Räume, nachdem das Klimagerät im Heizbetrieb gestartet wurde. Ein differenzierendes Selbstdiagnose-System überwacht die Anlage und zeigt eventuelle Störungen durch einen alphanumerischen Code an der Fernbedienung an. Der Betriebszustand und Funktionsstörungen werden mittels verschiedenfarbiger LED angezeigt. Eine Wiedereinschaltautomatik nach Spannungsausfall ist mit Kabelfernbedienung möglich.
Die Bedienung erfolgt alternativ mit einer Kabel- oder Infrarotfernbedienung, die jeweils mit einem Echtzeit-Timer ausgestattet sind.Die Betriebsarten Kühlen/Entfeuchten/Heizen/Auto, Solltemperatur und Lüfterstufe können programmiert werden. Das Gerät kann durch ein externes Impuls- oder On/Off-Signal über einen potentialfreien Kontakt Fern-Ein/Aus geschaltet werden. Eine Sleep-Timer-Funktion schaltet das Gerät nach einer programmierten Laufzeit ab.Die Backup-Funktion ermöglicht einen Automatikbetrieb bei Standardkonditionen.
Volle Flexibilität – Infrarotfernbedienungen
Die Infrarotfernbedienungen von MITSUBISHI Heavy Industries verfügen über sämtliche Bedienfunktionen. Und das ohne lästiges Kabel. So lassen sich zum Beispiel Temperatur und Lüfterstufe flexibel von jedem Punkt im Raum einstellen – für ein komfortables Wohlfühlklima.
Zubehör
- Eine Vielzahl von Fernbedienungen, Systemsteuerungen, Installationszubehör für AG und IG, Elektrozubehör und Pumpen sind optional verfügbar, z.B.:
- Betriebs-/Alarmmeldung
- Fern-Ein/Aus
- CompTrol-Serie
- Filter-Kit
- Rundrohradapter
- Weitere Anbindungsmöglichkeiten sind durch Adapterplatinen möglich, z.B.:
- Superlink-Bus: SC-ADNA-E
- Weiteres, optionales Zubehör auf Anfrage erhältlich
Normen, Richtlinien und Zertifikate
- Das Gerät wurde in Großserienfertigung gemäß ISO 9001 produziert.
- Das Gerät ist CE zertifiziert.
- Das Gerät erfüllt die Anforderungen des FGK-Qualitätssiegels.
- Das Gerät ist durch Eurovent zertifiziert.
- Das Gerät erfüllt die Anforderungen der EU Ecodesign-Richtlinie.
Technische Daten:
| Modell Innengerät | FDUM 71 VF |
| Kälteleistung (min.~max.) (kW) | 7,1 (3,2~8,0) |
| Heizleistung (min.~max.) (kW) | 8,0 (3,6~9,0) |
| Abmessungen | |
| Abmessung Gerät (HxBxT), mm | 280x950x635 |
| Gewicht Innengerät (kg) | 34,0 |
| Elektrische Daten und Anschlüsse | |
| Spannungsversorgung (V/Ph/Hz) | 230/1/50,N,PE |
| Kabel zw. Außen-/Innengerät, mind. (mm²) | 4x1,5 |
| Bus-Leitung zw. Innenger./Fernbed., abgeschirmt, mind. (mm²) | LiYCY 2x0,75 |
| Kältemittel-, Kondensatleitungen, Kanalanschlüsse, Filter | |
| Leitungslänge Außen-/Innengerät, max. (m) | 50 |
| max. Höhenunterschied zw. AG und IG/allen IG 1) (m) | 30/15 |
| Kältemittel/GWP/CO2-Äquivalent | R410A/2088/1 kg R410A entspricht 2,088 t CO2 |
| Flüssigkeitsleitung/Geräteanschluss (mm/Zoll) | Ø 10/Ø 3/8“ |
| Sauggasleitung/Geräteanschluss (mm/Zoll) | Ø 16/Ø 5/8“ |
| Wärmeisolierung, dampfdiffusionsdicht | alle Leitungen |
| Kondensatpumpe, Förderhöhe (ab Geräteunterkante), mm | 600 |
| Kondensatleitung, Anschluss (mm) | Ø 25 |
| Kanalanschluss Saugseite (HxBxT), mm | 200x860x30 |
| Kanalanschluss Druckseite (HxBxT), mm | 170x880x30 |
| Frischluft-/Fortluftanschluss, perforiert (mm) | Ø 150/Ø 125 |
| Ventilator | |
| Ventilator, Anzahl Stufen (Stück) | 4 |
| Luftmenge (ULo/Lo/Me/Hi) Kühlen (m³/h) | 600/900/1.140/1.440 |
| Luftmenge (ULo/Lo/Me/Hi) Heizen (m³/h) | 600/900/1.140/1.440 |
| Kaltluftstrom, Wurfweite (m) | - |
| Externe statische Pressung, Standard/max. (Pa) | 35/100 |
| Schalldruckpegel (ULo/Lo/Me/Hi - gem. JIS) Kühlen (dB(A)) | 25/29/33/38 |
| Schalldruckpegel (ULo/Lo/Me/Hi - gem. JIS) Heizen (dB(A)) | 25/29/33/38 |
| Schallleistungspegel Kühlen/Heizen (Hi) (dB(A)) | 65/65 |
| Regelung | |
| Kabel-/Touch-/Hotelfernbedienung | RC-E5/RC-EX1/RCH-E3/RCN-KIT3-E |
| Fernbedienung inklusive | RC-E5 |
Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Schalldruckpegel beim Innengerät gemessen mittig in 1,5 m Entfernung unterhalb des Gerätes im Kühlbetrieb Änderungen und Irrtümer vorbehalten. | |
